| 品牌：河北国普 | 铁心形状：C型 | 型号：SCB11 |
| 电压比：10/0.4 | 电源相数：三相 | 额定功率：50 |
| 防潮方式：密封式 | 冷却方式：干式 | 冷却形式：干式 |
| 频率特性：低频 | 绕组形式：双绕组 | 铁心形式：心式 |
| 外形结构：屏蔽式 | 效率(η)：98% |

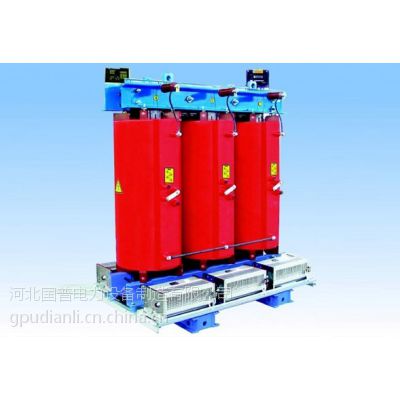

该SCB11型变压器铁芯材料是选用外表面涂有黑色弹性树脂漆的优质冷轧晶粒取向硅钢片，能有效降低变压器的噪声和空载损耗率；其高、低压绕组分别采用分段层式绕组结构和螺旋式绕组结构，且均为圆形，轴向力分布均匀；该SCB11系列干式变压器防潮及耐腐蚀性能特别好，尤其适合***恶劣的环境条件下工作，并且无需单独的变压器室，不需吊芯检修及承重梁的***特点。是理想的***干式变压器产品。
河北国普电力设备制造有限公司13722731336（0317-8178897）QQ1832554843
SCB11产品主要技术参数表
序号 | 项 目 | 技 术 参 数 表 | |||||||||||||||||
1 | 变压器型式 | SCB11型 | |||||||||||||||||
2 | 高压相数 | 三相 | |||||||||||||||||
3 | 低压相数 | 三相四线 | |||||||||||||||||
4 | 额定容量kVA | 30 | 50 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 |
5 | 分接范围 % | ±2×2.5 | |||||||||||||||||
6 | 电压 kV | 12 | |||||||||||||||||
7 | 额定电流 A | 1.73 | 2.89 | 4.62 | 5.77 | 7.22 | 9.24 | 11.5 | 14.4 | 18.2 | 23.1 | 28.9 | 36.4 | 46.2 | 57.7 | 72.2 | 92.4 | 115.5 | 144.3 |
8 | 额定频率 Hz | 50 | |||||||||||||||||
9 | 空载损耗 W | 170 | 250 | 340 | 360 | 430 | 490 | 560 | 650 | 800 | 890 | 1020 | 1130 | 1330 | 1550 | 1830 | 2140 | 2720 | 3200 |
11 | 负载损耗 W | 710 | 1000 | 1380 | 1570 | 1850 | 2130 | 2530 | 2760 | 3470 | 3990 | 4880 | 5960 | 6960 | 8130 | 9690 | 11730 | 14450 | 17170 |
12 | 总损耗 W | 880 | 1250 | 1720 | 1930 | 2280 | 2620 | 3090 | 3410 | 4270 | 4880 | 5900 | 7170 | 8290 | 9680 | 11520 | 13870 | 17170 | 20370 |
13 | 短路阻抗 % | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
14 | 噪音水平（声功率级） dB | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 52 | 52 | 52 |
